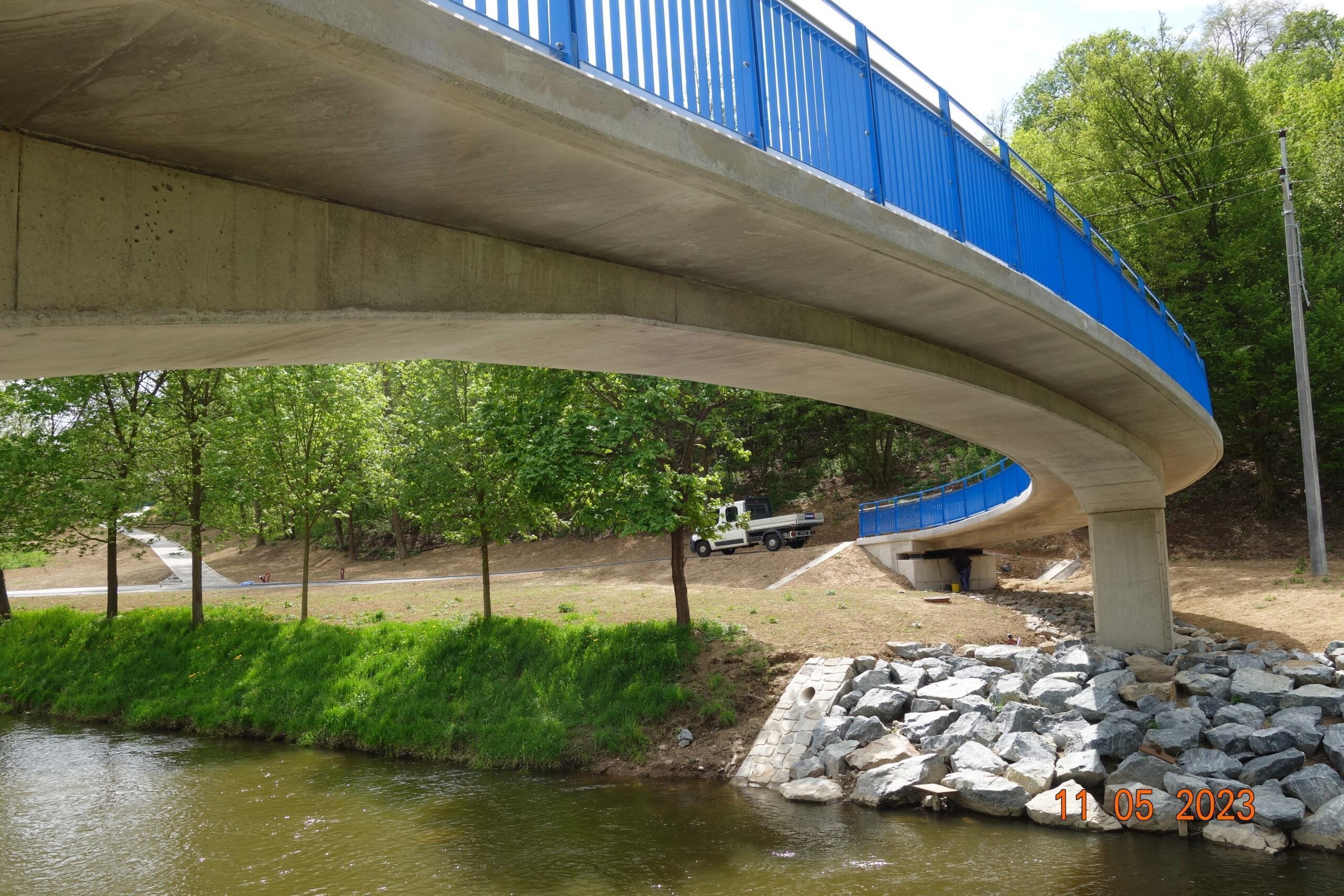

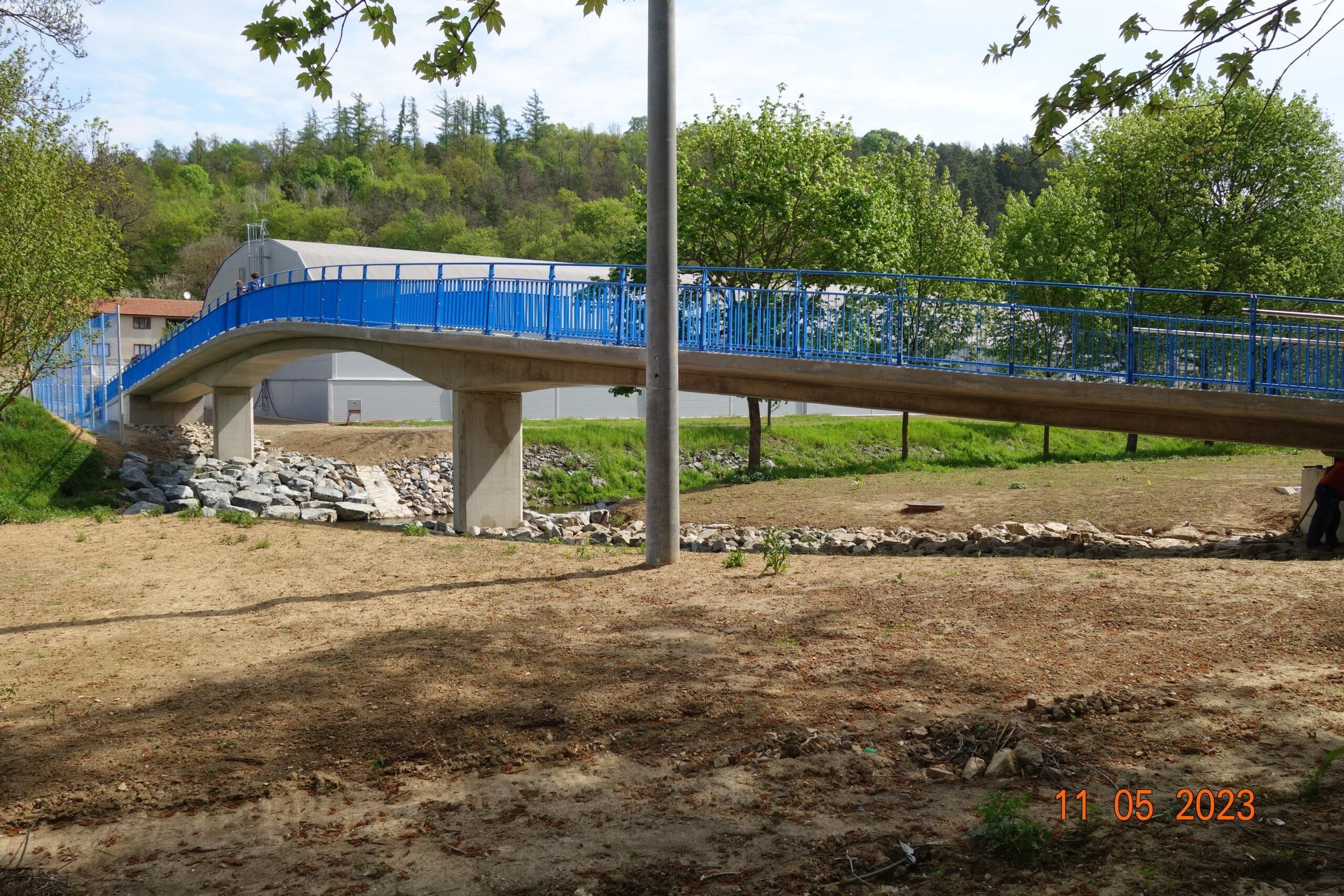

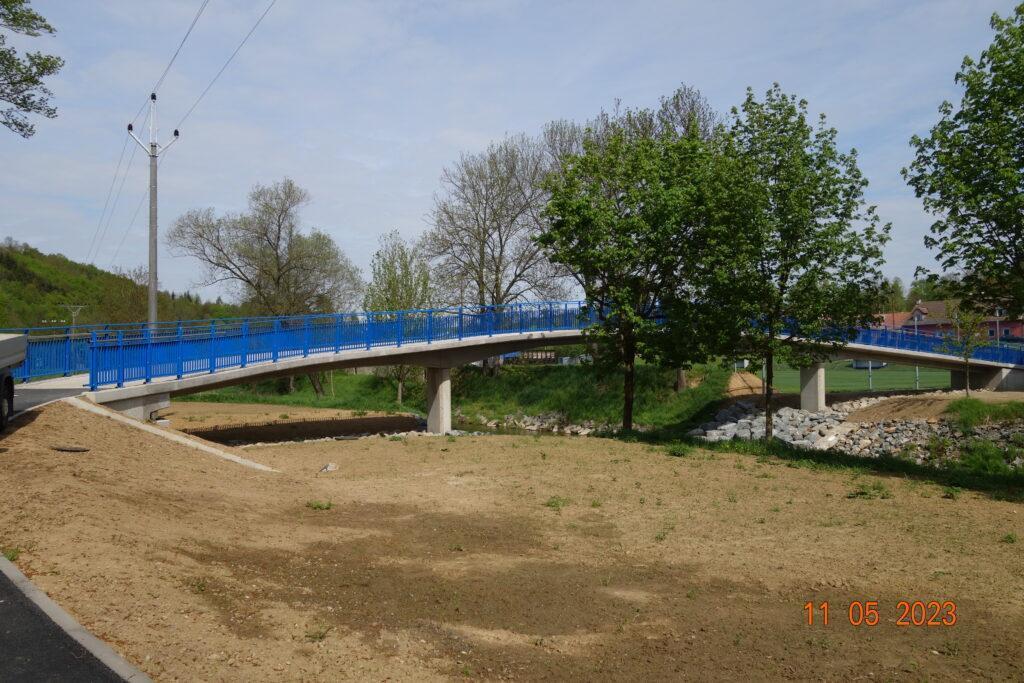

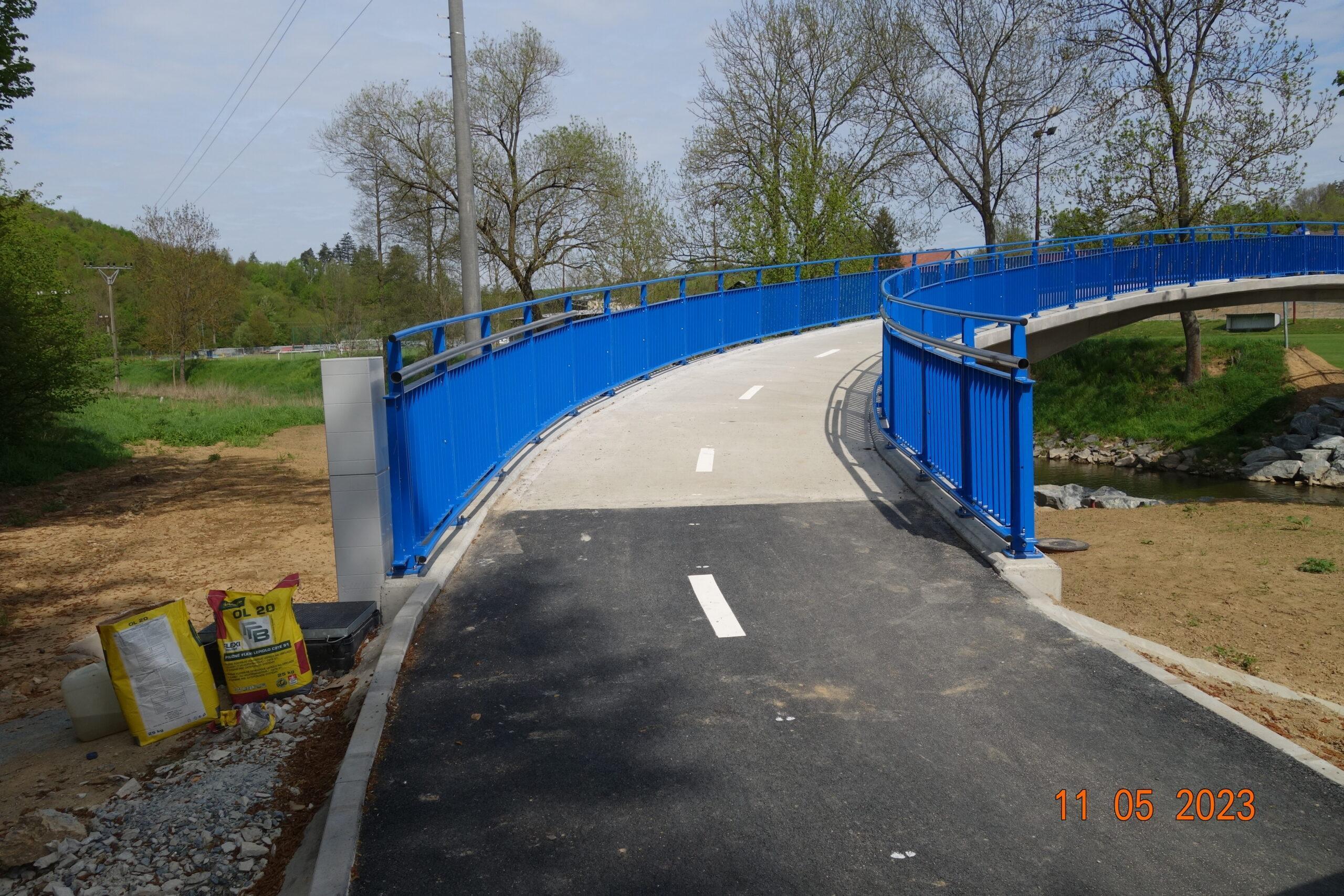

Projekt trojpolové lávky na cyklostezce přes řeku Oslavu v Náměšti nad Oslavou. Nosná konstrukce je tvořena spojitým monolitickým dodatečně předpjatým jednotrámem s náběhy nad pilíři. V prvním poli je lávka v půdorysném oblouku a malém poloměru. Rozpětí polí 16+23+16 m, tloušťka příčle 600-1100 mm, kolmá konstrukce, šířka lávky 3,6 m. na OP1 uložení na elastomerová ložiska, na pilířích přes vrubové klouby, na OP4 rámově. PI2 je kyvná stojka. Založení na mikropilotách.
